主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，最大不超過40kg，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

工作模式為：全自動模式、手動模式、自動調諧手動升壓模式、

4、能存儲，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

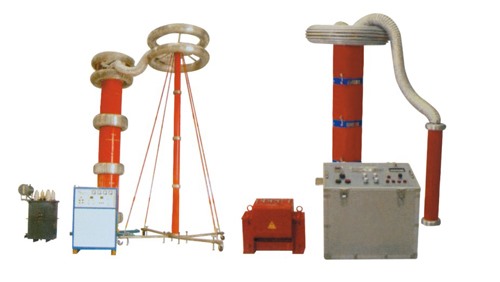

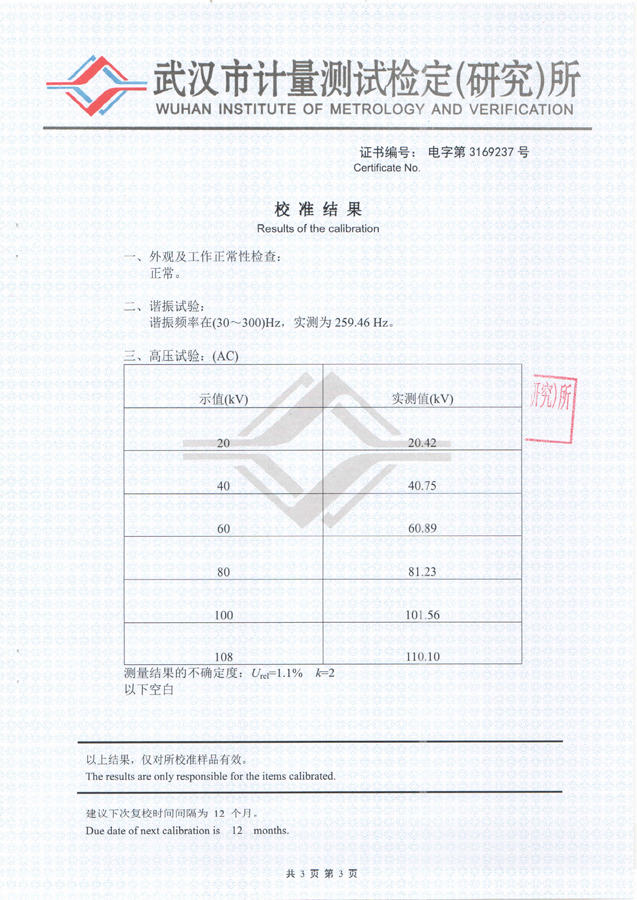

DSXB-216kVA/108kV變頻諧振試驗裝置主要技術參數

（一）DSXB -指生產廠家代碼

216指設備能輸出的最大額定容量，單位為kVA/108指設備能輸出的電壓等級，單位為kV；

（二）DSXB-216kVA/108kV變頻諧振試驗裝置技術指標

1．額定電壓：

27kV---滿足10kV電纜的交流耐壓試驗；

54kV---滿足10kV變壓器,開關柜,35kV電纜交流耐壓試驗；

108kV---滿足35kV變壓器,開關柜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作30分鐘

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相380V

10．頻率調節范圍：20Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

設備主要配置及技術參數說明：

1.變頻電源控制箱1臺：

額定功率：12kVA；

輸入電壓：單相 220V或380V±10%  45～65Hz

輸出電壓：0～400V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

2. 高壓諧振電抗器（共6臺）：27kV/1.33A

額定工作電壓：27kV

額定工作電流：1.33A

額定電感量：  75H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

3. 激勵變一臺：

額定容量：12kVA

輸入電壓：400V

輸出電壓：1.2kV/3kV/5kV,1.2kV用于10kV電纜耐壓試驗;3kV用于10kV變壓器,開關柜,35kV電纜耐壓試驗; 5kV用于35kV變壓器,開關柜耐壓試驗。

4. 電容分壓器一臺：110kV純電容式：

自身電容量：1000pF

工作頻率：30～300Hz

不確定度：1.5%

額定電壓:100kV/1000pF

5．測試線及附件壹套：

1) 內部連接線 1套

2) 使用說明書       1份

3) 試驗報告         1份
