一、 概述：
試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
隨著我國基礎科學研究的進步，新材料、新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

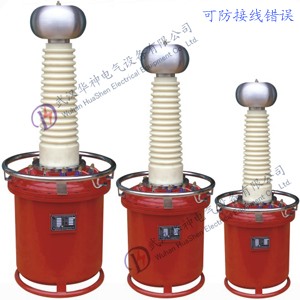

我公司經過多年的努力，成功研制了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（依電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達350KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用.
YDQ系列高壓試驗變壓器額定參數
規格
容量
KVA
低壓側
高壓側
測量
變化
6分鐘
溫升
℃
阻抗
電壓
％
空載
電流
％
質量
Kg
外形尺寸
長Х寬Х高
mmХmmХmm
電壓
V
電流
A
電壓KV
電流
mA
1.5/50
1.5
200
7.5
50
30
500
50
10
<5
30
275Х275Х640
3/50
3
200
15
50
60
500
50
10
<5
35
300Х300Х690
6/50
6
200
30
50
120
500
50
10
<5
40
330Х330Х710
10/50
10
200
50
50
200
500
50
10
<5
60
355Х355Х750
15/50
15
200
75
50
300
500
50
9
<5
70
375Х375Х800
20/50
20
400
50
50
400
500
50
9
<5
85
390Х390Х820
30/50
30
400
75
50
600
500
50
9
<5
100
420Х420Х840
50/50
50
400
125
50
1000
500
50
9
<6
135
450Х450Х910
10/100
10
200
50
100
100
1000
50
10
<5
65
375Х375Х1150
15/100
15
200
75
100
150
1000
50
9
<5
85
400Х400Х1200
20/100
20
400
50
100
200
1000
50
9
<5
110
430Х430Х1250
30/100
30
400
75
100
300
1000
50
9
<5
125
450Х450Х1300
50/100
50
400
125
100
500
1000
50
9
<6
145
480Х480Х1400
10/150
10
200
50
100
66.7
1500
50
10
<5
90
430Х430Х1500
15/150
15
200
75
150
100
1500
50
9
<5
110
450Х450Х1550
20/150
30
400
50
150
133.3
1500
50
9
<5
125
475Х475Х1600
30/150
30
400
75
150
200
1500
50
9
<5
140
500Х500Х1650
50/150
50
400
125
150
333.3
1500
50
9
<6
165
550Х550Х1700
注：1、容量50KVA以上試驗變壓器參數略。
2、YDWQ-□KVA/□KV為無局放變壓器，本系列變壓器符合GB/T9641-1991和DL/T848.3～2004標準，在80%電壓下，局部放電視在放電量≤3PC，在額定電壓下〈5PC。
無局放試驗裝置成套性為：
① 無局放試驗變壓器
② 隔離變壓器
③ 控制臺（箱）
④ 藕合電容分壓器
⑤ 局放測量儀
⑥ 限流電阻器
本裝置在用戶使用中，可以全套購買，也可以同其它的廠家生產的聯合使用。
