繞組變形測試儀用于測試6KV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這樣將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

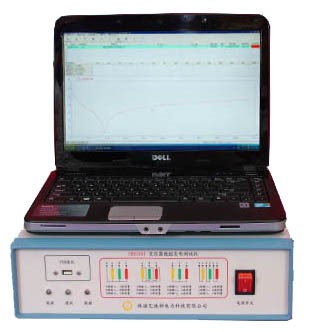

變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分通過USB與筆記本電腦連接，也可以通過有線或者無線以太網進行連接。

主要特點

●  不對變壓器進行吊罩、拆裝的情況下就可以測試。

●  使用目前最為流行的掃頻法進行測量

●  本儀器可以對6Kv以上的變壓器進行測量

●  采用分體式結構，測試主機與主控計算機之間采用USB連接，即插即用

●  現場接線簡單、使用方便 態萬方

●  測量動態范圍寬：－100dB～20dB

●  分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004

技術參數

● 測試主機與PC接口：USB接口

● 信號源：儀器自帶一個通道信號輸出作為掃頻的激勵信號；信號輸出為標準正弦波，信號輸出幅度可以軟件調節，最大幅度±10V，信號輸出阻抗為50Ω

● 兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳遞函數

● 激勵通道測量為固定量程：±10V；響應通道有多檔量程，在測量過程中自動調節量程，最大輸入信號為±25V

● 采集通道量化精度：12位 ● 采集通道最大靜態誤差：0.5%

● 每通道最大存儲容量：64K樣點 ● 每通道最高采樣率：20Msps

● 采集通道輸入阻抗：1MΩ                 ● 掃頻測量范圍：1K－2MHz

● 掃描方式：采用線形分布的掃頻測量方式

● 掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%

● 掃頻測量頻點：1K－2MHz，測量點數1000點 ● 采用Vittal原裝機箱

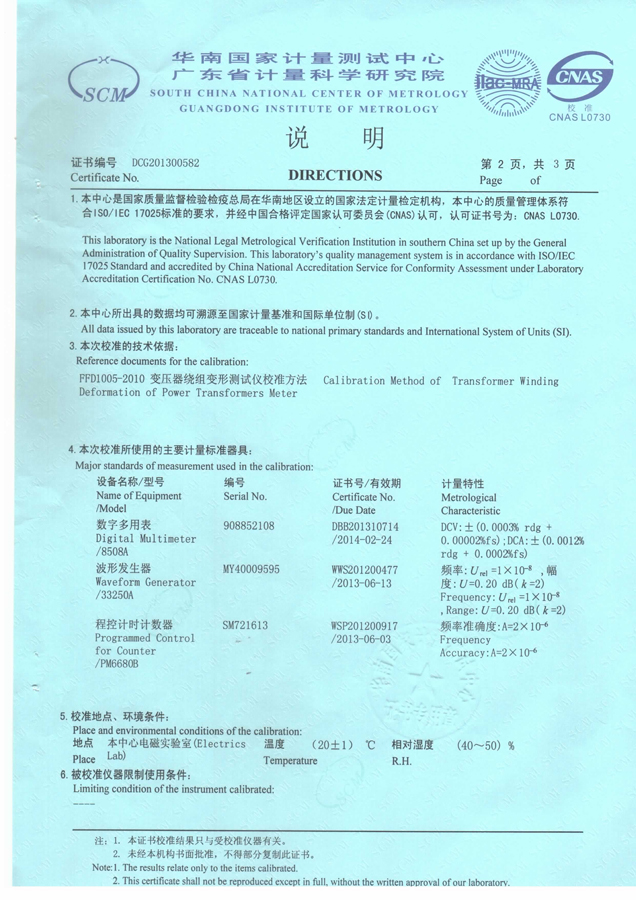

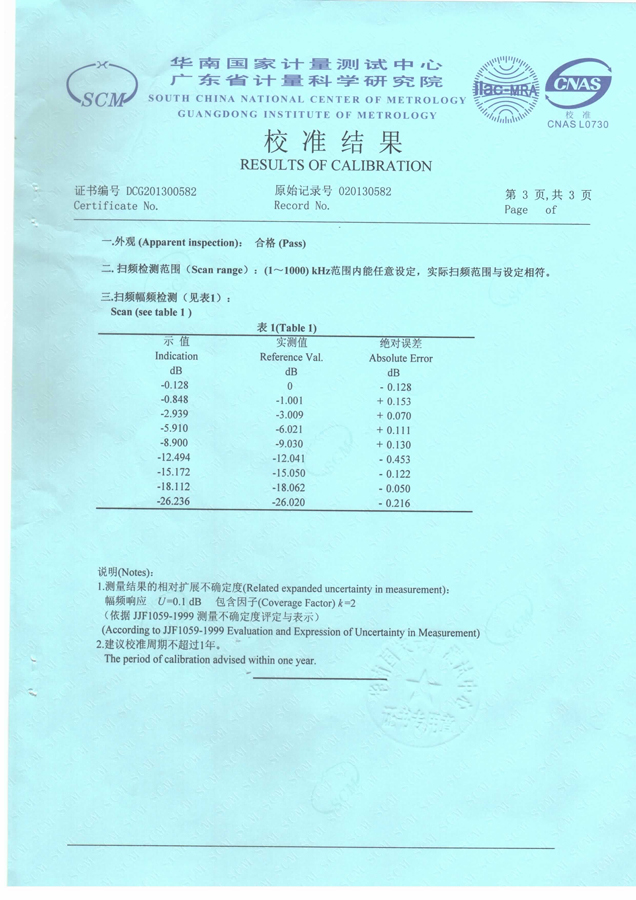

● 符合國家電力行業標準：DL/T911-2004

● 儀器線路板使用的IC集成塊全部采用美國和臺灣

● 儀器外觀采用軍工材質，經耐磨碰撞而不變形

● 配件線材采用具有良好的導電性、導熱性和耐蝕性的紫銅

● 安全、穩定、耐用，機內一體化不銹鋼激光密封焊接，結構可靠、緊湊

● 精度高耐高溫，性能穩定可靠，量程范圍廣
