功能特點

儀器可在現場使用單相交流（AC220V）電源，對各電壓等級的、不同容量的三相電力變壓器和由單相變壓器組成的變壓器組進行低壓阻抗等參數的測試。并根據實測數據計算出變壓器單相阻抗參數的縱比、橫比的變化，用以判斷變壓器的繞組有無變形或位移及位移變形的程度。

1.2.1  儀器在現場使用單相交流電源（AC/220V）直接測試出的是以下五個單相參數：電壓U、電流I、有功功率P、無功功率Q和頻率F。

當用負載試驗的原理接線測試時，依據上述五參數儀器自動算出變壓器的對應相的短路阻抗Z_k、短路電抗X_k、漏電感L_k。依據導則規定通過比較各單相阻抗參數的橫比、縱比的偏差值判斷變壓器繞組是否出現變形、位移。

當用空載試驗的原理接線測試時，依據上述五參數儀器自動算出變壓器的對應相的空載電流I_os、空載損耗P_os。通過比較各單相空載參數的橫比、縱比的偏差值判斷變壓器鐵芯結構是否有松動。并可作為判斷變壓器繞組是否出現變形、位移的輔助性判據。

1.2.2  儀器內置自適應測試電源，可對任何規格的單、三相變壓器進行繞組電抗參數測試，不需考慮試驗電源容量，也不需要調壓器等輔助設備。

1.2.3  儀器試驗方法可根據需要自由選擇，可以對單相變壓器進行測試、亦可以對三相變壓器進行相間法測試和對三相變壓器進行單相法測試。

1.2.4  儀器的工作電源采用單相220V/50Hz交流電源，方便現場使用。

1.2.5  儀器在高電壓、強磁場、高干擾及波形畸變條件下，完全保證測試數據的復驗性在國標規定的標準范圍（±0.2%）內。

1.2.6  儀器自動化程度高，并具有變壓器阻抗預檢功能，根據檢測到阻抗值自動（或提示）選擇測試電壓進行試驗，并同時檢查儀器內部繼電器動作切換是否正常和試驗接線正確與否。

對三相變壓器試驗接線一次完成，啟動測試鍵，儀器自動進行相間、單相電抗參數的測試，40秒鐘內自動完成三相的電抗參數的測試和比較。 儀器具有試驗電流超限及接線短路判定功能－檢測不同阻抗的變壓器的試驗電流大小是否超過儀器的量程及試驗接線正確與否。 并在測試后立即計算出變壓器繞組各單相參數縱比、橫比的偏差值，和三相綜合參數與銘牌的偏差值，為判斷變壓器變壓器繞組變形提供較為全面的數據。

1.2.7  儀器采用中文簡體菜單，動態提示測試的操作過程及狀態，使用簡單、試驗接線一次完成，自動進行三相變壓器的分相測試，偏差計算。

1.2.8  儀器選用16位高速A/D進行精確采樣運算，保證了變壓器阻抗測試參數計算結果的準確性和較高的復驗性，測量數據的復驗性在國標規定的±0.2%范圍內。

    測試數據的可比性強，為排除溫度、測試電源頻率對電抗參數測試的影響，儀器除保證測試原始數據的同步采樣之外，還對測得的電抗參數自動進行溫度、頻率的校正，保證了測試數據的復驗性高達0.1％以內（優于國標的要求一倍以上）。因此，測得的電抗參數具有很高的可比性和可信度，提高了判斷的準確性和可靠性。

1.2.9  儀器內置高容量存儲器便于保存試驗原始數據和測試計算結果，可存儲100臺以上的變壓器試驗數據，便于用戶隨時查詢、對比。

可存儲100臺以上變壓器的試驗數據，便于對同一臺變壓器、同一繞組對、同一分接位置上的、同一相別的后期試驗數據同歷史數據前后比較（縱比）和對同一臺變壓器、同一繞組對、同一分接位置上的三相的同一參數彼此偏差及其變化的比較（橫比），判斷各參數的相對變化及其趨勢。依據《DL/T 1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》相關規定通過對各電抗參數的縱比和對其偏差變化的分析來判斷變壓器繞組是否出現了變形及其嚴重程度。通過比較各單相的空載電流、空載損耗的變化和對稱性來判斷變壓器鐵心結構是否有松動。

1.2.10  儀器可以根據需要將最終的試驗結果、計算偏差及測試數據進行及時編號存儲或由儀器自帶的熱敏高速打印機現場打印出測試結果。

1.2.11  儀器可通過RS232及USB接口同計算機聯機測試，并可利用USB接口進行變壓器銘牌參數及測試數據的導出，方便試驗報告的編寫。

1.2.12  儀器采用高強度標準工程塑殼機箱結構設計，絕緣性能高，安全可靠，體積小，重量輕，便于攜帶，并具有防水、防震等功能。。

1.2.13  儀器自帶的熱敏高速打印機方便現場打印測試結果，便于用戶隨時核查被測變壓器的歷史數據。

1.2.14  儀器測試電源供電方式靈活，用戶可根據需要選擇內部電源供電或外部電源供電方式。為方便儀器的檢定，儀器面板備有專用的檢定接線端子進行測量精度校準計量。

技術指標

1.3.1測試性能參數

1）電壓測量范圍：  10 ～ 500V （自動切換量程）      精度 ±0.2%

2）電流測量范圍：  0.1 ～10A（自動切換量程）      精度 ±0.2%

3）有功功率測量： 當功率因素在0.2 ～ 1時           精度 ±0.5%

（無功功率）     當功率因素在0.1 ～0.2時          精度 ±1.0%

4）頻率測量：                 45-65Hz               精度 ±0.1%

5）阻抗測量范圍：  1.5Ω～1000Ω               精度 ±（0.2～0.5）%

6）低壓空載損耗：                                   精度 ±1%

7）環境溫度:       -10 ～50℃           溫度<90%RH

8）系統工作電源:    AC：220V±10%,  50Hz

1.3.2  絕緣性能參數

1)  絕緣電阻   ≥100MΩ（1000V）

2） 絕緣強度   ≥2000VAC/50Hz/1min

3） 測試點：電壓、電流輸入端子對機殼之間、電流輸入端對機殼之間、電源輸入端對機殼之間。

1.3.3  使用和貯存環境：

    使用環境：溫度：-10o～50oC，濕度（RH）：10～95％

    貯存環境：溫度：-20o～65oC，濕度（RH）：15～85％

1.3.4  儀器的體積和重量：

主機外形尺寸：368×266×168（mm）

專用測試線箱：380×290×108（mm）

儀器凈重質量：8.8kg     成套總重量：12kg

1.3.5           儀器供電電源及功耗：

輸入電壓：AC 220V±10％   50Hz    儀器功率消耗 ＜ 500VA

1.4  儀器的配置清單

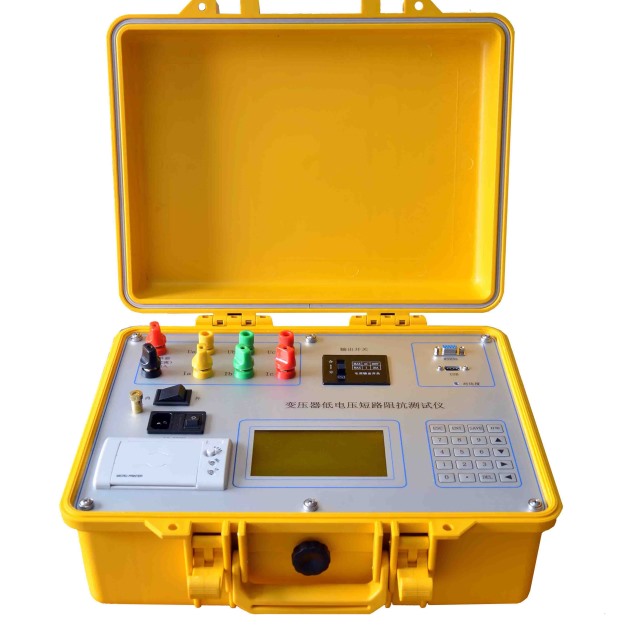

1）變壓器低電壓阻抗測試儀主機                              1臺

2）專用測試線ABS工程塑料箱                               1只

3）專用測試導線 （黃綠紅黑各1根/8.5米）                  1套

4）電源線                                                 1條

5）專用短路線（100mm² ）                                   1條

6）保險管（2A）                                           4只

7）熱敏打印紙                                             6卷

8）大力鉗（或活扳手）                                     4把

9）優盤(4G)                                               1只

注：本配置為標準配置，供貨時可根據用戶的技術要求不同而有所差異。
