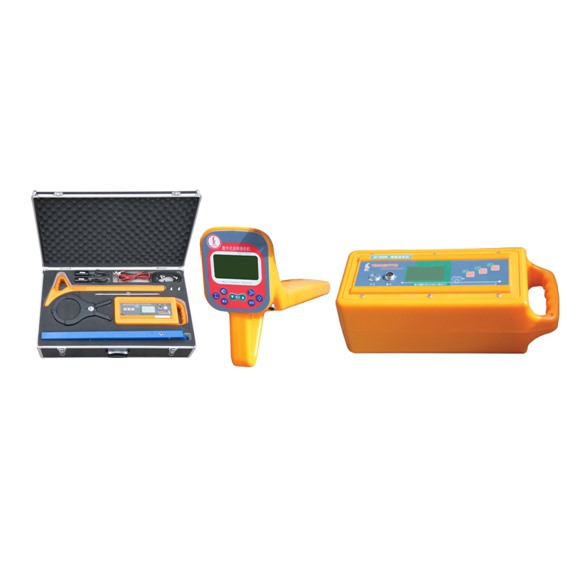

我公司長期致力于電纜故障測試的研究，電纜故障智能測試儀已被上千家用戶所使用，在電力電纜測試領域中具有很高的聲譽。公司引用最新概念研制的 電纜路徑探測儀，特別適用于電纜對地絕緣故障的快速準確定位，（帶電）路徑查找，深度定位。

 電纜路徑探測儀是以電磁感應法為基礎加以通訊原理的應用設計而成。在使用上包含了更多人性化的設計，通過大屏液晶顯示信號強弱,條柵、箭頭及聲音提示使得操作者很容易判斷電纜地下位置及故障點。一人即可完成全部操作。

 電纜路徑探測儀既可用于查找電纜（帶電或不帶電）路徑，又可用于尋找直埋電纜故障?？梢酝瓿蛇^(guò)去幾套儀器才可完成的任務。

 改變了傳統的電纜故障定位概念，不需高壓試驗裝置，不需使用交流電源，不需分析波形，接線簡單明了，使用方法一學即會。過去我們查找電纜路徑，必須將電纜停電測試，而有些運行電纜不可能停電，使 可以輕松解決帶電電纜路徑查找的問題。 還可直接查找50Hz帶電電纜的路徑。

儀器特點:

l        全數字式定位儀，顯示清晰，定位可靠

l        便攜輕巧、使用方便、查找快捷

l        內置充電電池，測試時不需市電

l        具有電纜埋深顯示、電流顯示

l        大屏液晶圖形顯示、測試中不需耳機

l        內置歐姆表可測量電纜環路電阻

l        具有電纜定位和故障查找兩種功能

l        可以找到高達2MΩ的對地絕緣故障

l        具有背光功能適應夜間操作

l

公司將在產品的改進、提高方面做出不懈努力，不斷推出技術更先進、性能更優越、功能更完善的新產品系列，在電纜監護、測試領域中為您提供堅實的物質保障和強有力的技術支援。

1、接收機

工作頻率：低頻（815Hz）、中頻（8kHz）、高頻（33 kHz）、射頻（83 kHz）、50Hz

天線模式：波谷法（零值模式）、波峰法（峰值模式）和跨步電壓法（A字架）

聲音指示：隨信號強度變化的調頻音調

電流指示：顯示被測電纜的有效電流值(單位：mA)

工作溫度：-10℃+55℃

電池型號：6節二號堿性電池

電量指示：圖形顯示

電池壽命：連續工作>8小時：間斷工作 >16小時

尺寸大小：70×20×11cm

重    量：3kg（帶電池）

信號強度表示：梯形圖、數字量程0-999

增益控制：手動調節   動態范圍為100dB

探測深度：最大探深不小于5米

最大探測距離：直連法時絕緣良好的電纜最大可達15km

深度測量：按深度鍵  三位數字顯示，最大可測深達10米

精   度*：低頻：±（1-5）%≤2.5米  射頻：±（5-12）%≤2.5米

*取決于現場環境、非同心線的形狀、鄰近管線的數目以及土壤的返回電流

2、發射機

工作頻率：低頻（815Hz）、中頻（8kHz）、高頻（33 kHz）、射頻（83 kHz）

工作模式：直連法、耦合法（卡鉗法）、感應法

匹配負載：5歐姆—3000歐姆

阻抗顯示：五位數字

過熱過流：自動保護

功率輸出：低擋、中檔、高擋

電池類型：充電電池

電池壽命：連續工作4小時至8小時取決于使用時的頻率、輸出功率

          間斷工作6小時至10小時取決于使用時的頻率、輸出功率

工作溫度：-10℃+55℃

尺寸大?。?6×16×39cm

重    量：4kg（含電池）
