一、儀器概述
目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

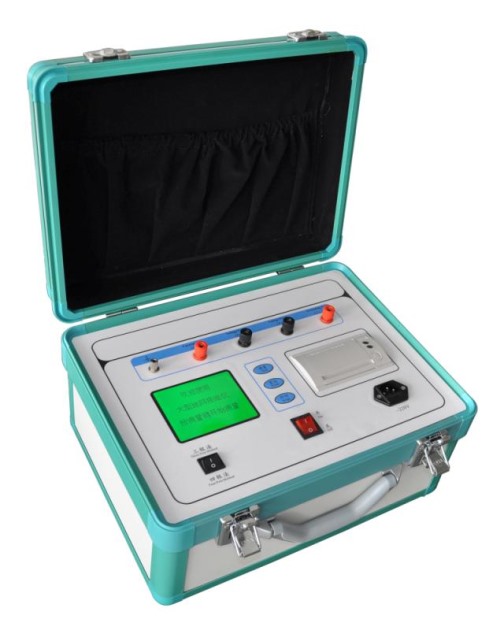

DWR-V型大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型異頻交流恒流恒壓電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
二、技術指標
1、儀器測量范圍：0～40Ω 2、測量精度： ＜3%
3、測量輸出電流：AC≤5A 4、回路電阻 ： 0～2000Ω
5、測量線要求： ≥Φ1.5mm2 6、供電電源： AC220V/50HZ
7、儀器重量： 6kg
三、性能特點
1、自動識別頻率（本儀器采用純異頻法，采集現場的頻率通過軟硬件濾波技術處理運算，測試數據穩定可靠。不需停電檢測。）
2、自動升流升壓（采用交流恒流恒壓純異頻電源，恒流恒壓交流輸出）
3、帶負載能力強：最大負載2000Ω，特別適應山區巖石結構土層。
4、放線簡單：無需設點相位角度。
5、操作簡單：無需任何設定，全中文菜單式操作，直接顯示出測量結果。
6、精度高。專用來測量接地阻抗很小的大型地網。
7、本儀器體積小、重量輕，方便攜帶。
8、測試數據穩定可靠。不需停電檢測。
