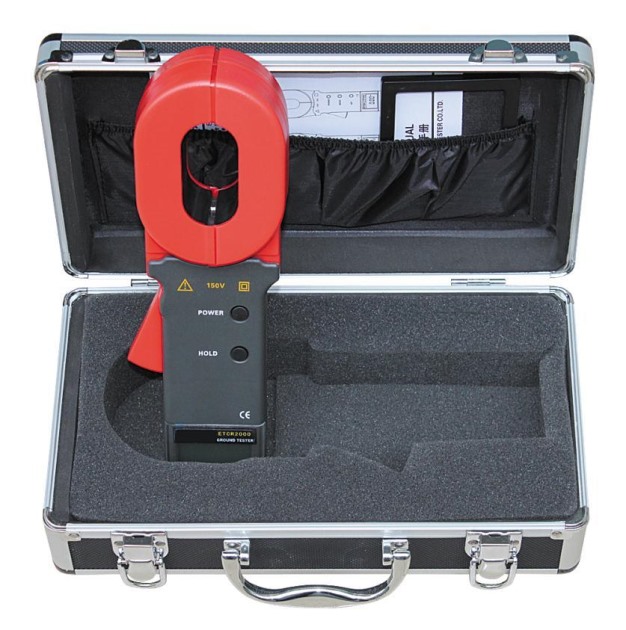

ETCR2000+ 智能型多功能接地電阻測試儀

所屬類別：接地/絕緣系列

產品規格：

一.安全規則及注意事項

感謝您購買了本公司鉗形接地電阻測試儀，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的安全規則及注意事項。

任何情況下，使用本儀表應特別注意安全。

2      本儀表根據IEC61010安全規格進行設計、生產、檢驗。

2      任何情況下，使用本儀表應特別注意安全。

2      測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。

2      注意本儀表機身的標貼文字及符號。

2      使用前應確認儀表及附件完好，才能使用。

2      開機前，扣壓扳機一兩次，確保鉗口閉合良好。

2      請勿在易燃性場所測量，火花可能引起爆炸。

2      開機時，不要扣壓扳機，不能鉗任何導線。

2      正常開機，顯示“OL Ω”符號后，才能鉗測被測對象。

2      請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。

2      給儀表更換電池時，請確認儀表處于關機狀態。

2      儀表顯示電池電壓低符號“     ”，應及時更換電池,否則會引地誤差。

2      鉗口接觸平面必須保持清潔，不能用腐蝕劑和粗糙物擦拭。

2      打開扳機時，避免本鉗表受沖擊，尤其是鉗口接合面。

2      本鉗表在測量電阻時鉗頭會發出輕微響聲，這是正常的，

注意區別報警的“嘟--嘟--嘟--”聲。

2      注意本儀表所規定的測量范圍及使用環境。

2      測量導線電流不要超過本鉗表的上量限。

2      使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。

2      由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封

存，由有授權資格的機構處理。

2      儀表及手冊中的“   ”安全警告標志，使用者必須嚴格依照本手冊內

容進行安全操作。

二．   簡介

鉗形接地電阻測試儀又名回路電阻測試儀，用于接地電阻的測試。本儀表使用全新黑色豪華屏設計、電阻電流同屏顯示、同時還具有數據存儲、數據查閱、報警、自動關機等功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等接地電阻。

鉗形接地電阻測試儀由微處理器控制，可準確檢測接地電阻。其使用了快速濾波技術可將干擾減至最小。同時數據存儲和數據上傳等功能。

二． 型號區別

型號	電阻量程	電流量程
2000+	0-1000Ω
2000C+	0-1200Ω	0-20A

三． 量程及精度

測量模式	測量范圍	分辨率	準確度
電阻	0.010Ω-0.099Ω	0.001Ω	±（1%＋0.01Ω）
	0.10Ω-0.99Ω	0.01Ω	±（1%＋0.01Ω）
	1.0Ω-49.9Ω	0.1Ω	±（1%＋0.1Ω）
	50.0Ω-99.5Ω	0.5Ω	±（1.5%＋0.5Ω）
	100Ω-199Ω	1Ω	±（2%＋1Ω）
	200Ω-395Ω	5Ω	±（5%＋5Ω）
	400-590Ω	10Ω	±（10%＋10Ω）
	600Ω-880Ω	20Ω	±（20%＋20Ω）
	900Ω-1200Ω	30Ω	±（25%＋30Ω）
電流	0.00mA -9.95mA	0.01mA	±（2.5%＋1mA）
	10.0mA -99.0mA	0.1mA	±（2.5%＋5mA）
	100mA -300mA	1mA	±（2.5%＋10mA）
	0.30A-2.99A	0.01A	±（2.5%＋0.1A）
	3.0A-9.9A	0.1A	±（2.5%＋0.3A）
	10.0A-20.0A	0.1 A	±（2.5%＋0.5A）

四． 技術規格

功能	接地電阻測試、回路電阻測試、漏電流測試
環境溫度濕度	23℃±5℃，75%rh以下
電源	DC 6V （4節5號堿性干電池）
量程	2000電阻:0.01-1000Ω 2000C+電阻:0.01-1200Ω
量程	2000C+電流：0.00mA-20.0A
測量方式	互感方式
電阻分辨率	0.001Ω
電流分辨率	0.01mA(2000C+)
鉗口尺寸	55mm×32mm
Ω + A同步顯示	Ω + A同屏顯示(2000C+)
接地電壓測量功能	無
顯示模式	4位LCD顯示，黑屏設計
LCD尺寸	46mm×29mm
儀表尺寸	長寬高：285mm×85mm×58mm
測量時間	2次/秒
數據存儲	300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據查閱	查閱數據時“MR”符號指示
溢出顯示	超量程溢出時“OL”符號指示
干擾測試	自動識別干擾信號，干擾電流大時“NOISE”符號指示
報警功能	測量值超過報警設定值時發出報警提示
電池電壓	電池電量實時顯示，電池電壓低時提醒及時充電
自動關機	開機5分鐘后自動關機
功耗	50mA Max
質 量	儀表：1180g (含電池)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
外部磁場	＜40A/m
外部電場	＜1V/m
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)；
