互感器檢測/計量儀器
1.設計用途

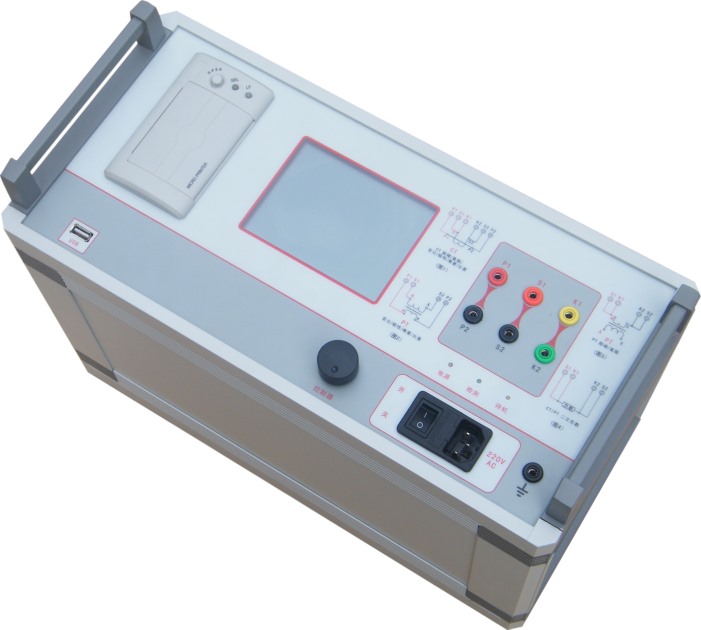

DS-601F互感器測試儀設計用于：
1、對各種保護類、計量類、TP類、GIS套管等（CT和PT）互感器特性進行全自動測試，
2、適用于實驗室也適用于現場檢測。
2.參考標準
GB 1207-2006、GB 1208-2006（IEC 60044-1）、GB16847-1997（IEC 60044-6）
3.主要特征
? 支持檢測CT和PT（保護類、計量類、TP 類）穩態和暫態等參數.
? 采用先進的變頻電源技術，（伏安特性）勵磁拐點電壓高達30KV.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示界面.
? 按規程自動給出（勵磁）拐點值.
? 高能精度、支持檢測0.2S級互感器
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試數據，掉電后不丟失.
? 支持U盤轉存數據，可以通過標準的PC進行讀取，并生成檢測報告.
? 小巧輕便，非常利于現場測試.
CT（保護類、計量類、TP 類）
PT（電磁式電壓互感器）
? 伏安特性曲線（勵磁特性）
? 自動給出拐點值
? 自動給出5%和10%的誤差曲線
? 變比測量
? 比差測量
? 相位測量（角差）
? 極性判斷
? 二次繞組電阻測量
? 二次實際負荷測量
? 鐵心退磁
? 準確限值系數（ALF）
? 儀表保安系數（FS）
? 二次時間常數(Ts)
? 剩磁系數(Kr)
? 飽和及不飽和電感
? 伏安特性曲線檢測（磁化曲線）
? 變比測量
? 比差測量
? 角差（相位）測量
? 極性判斷
? 自動給出拐點值
? 二次繞組電阻測量
? 二次實際負荷測量
? 鐵心退磁
5. DS-601F互感器測試儀主要技術參數：（表2）
項 目
參 數
工作電源
AC220V±10% 、50Hz
設備輸出
0～220Vrms， 5Arms（20A峰值）
等效勵磁電壓
30KV
比差測試精度
≤0.05%
二次繞組
電阻測量
范圍
0.1～300Ω
精度
≤0.5%
二次實際
負荷測量
范圍
5～1000VA
精度
≤0.5%
相位測量
（角差）
精度
±4min
分辨率
0.1min
CT
變比測量
范圍
5-25000A/5A（5000A/1A）
精度
±0.5%
PT
變比測量
范圍
1:10000
精度
≤0.5%
工作環境
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量
尺寸：40×20×26(cm) ， 重量：≤10Kg
