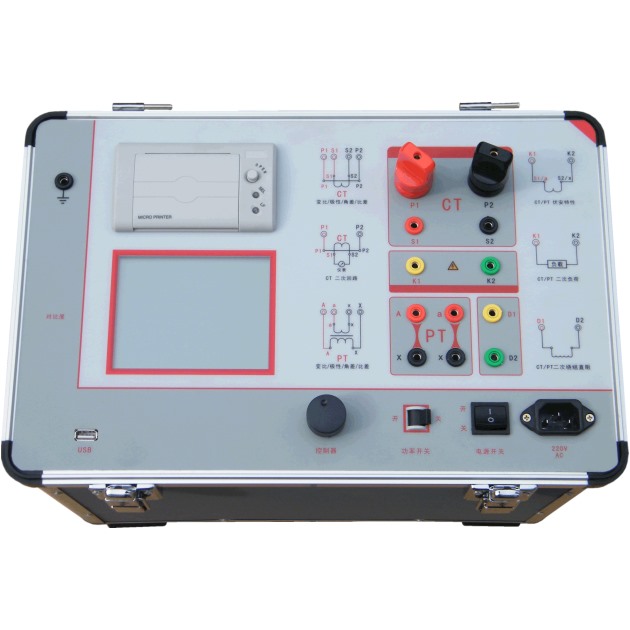

互感器檢測/計量儀器
1.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
2.參考標準
GB 1207-2006、GB 1208-2006
3.主要特征
? 支持檢測CT和PT、單機輸出電壓0-2500V，電流0-600A.
? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
? 小巧輕便≤22Kg，非常利于現場測試.
4．測試儀主要測試功能：（見表1）
CT（保護類、計量類）
PT
? 伏安特性（勵磁特性）曲線
? 伏安特性（勵磁特性）曲線
? 自動給出拐點值
? 自動給出拐點值
? 自動給出5%和10%的誤差曲線
? 變比測量
? 變比測量
? 極性判斷
? 比差測量
? 比差測量
? 角差測量
? 角差測量
? 極性判斷
? 交流耐壓測試
? 一次通流測試
? 二次負荷測試
? 交流耐壓測試
? 二次繞組測試
? 二次負荷測試
? 鐵心自動退磁
?二次繞組測試
? 鐵心自動退磁
表1
5. 測試儀主要技術參數： （見表2）
項 目
參 數
工作電源
AC220V±10% 、50Hz
設備輸出
0～2500V（0-20A）
輸出電流
0～600A（0-5V）
二次繞組
電阻測量
范圍
0.1～300Ω
精度
0.5%±1mΩ
二次實際
負荷測量
范圍
5～300VA
精度
≤0.5%
CT/PT
角差測量
精度
±4min
分辨率
0.1min
CT/PT
比差測量
精度
≤0.05%
分辨率
0.1
CT
變比測量
范圍
5-25000A/5A(5000A/1A)
精度
≤0.5%
PT
變比測量
范圍
1-10000
精度
≤0.5%
工作環境
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸
380mm ×240mm×260mm
重量
≤22Kg
