2. 1設備使用環境

⑴溫度:5℃--40℃    相對濕度:<80%(25℃)   海拔高度:<2500m

電源頻率:50Hz±0.5 Hz    電源電壓:220V±5V

⑵    測量范圍:

同相分量(%): 0.0001～200.0             分辨率:0.0001

正交分量(分):0.001～700.0              分辨率:0.001

阻抗(Ω):  0.0001～20.0               分辨率:0.0001

導納： 0.0001～20.0                分辨率:0.0001

⑶基本誤差:

同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選)

正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1級可選)

               “X”、“Y”——儀器的顯示值

“Dx,Dy”——儀器的量化誤差

Dx=2,Dy=5

  ⑷百分表:         1.5級(有1級可選)

2.  2工作范圍：

⑴電流 ：（1%－149%）I_n    （I_n =5A）

（5%－149%）I_n    （I_n =1A）

  ⑵電壓 ：（5%－149%）U_n    （U_n =100V，150V，100V/）

          （5%－149%）U_n    （U_n =100V/3）

2.  3工作負荷：

⑴電流：T_O對T_X＜0.12Ω       cosΦ=1

⑵電壓：a對x＜0.25VA        （100V）

2.  4極性錯誤指示

額定工作電流（電壓）的5%以上，誤差超過180%時，應對如極性指示。

注意：如果大于額定工作電流（電壓）的10%以上，仍未出現應有的極性指示，說明有故障，請不要再增加電流（電壓），以免燒壞儀器。

2.  5變比錯誤指示：

額定工作電流（電壓）的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。

2.  6絕緣和耐壓試驗及說明：

端子TX（）端子相通

電源插座對外殼能承受1.5kV,1min耐壓

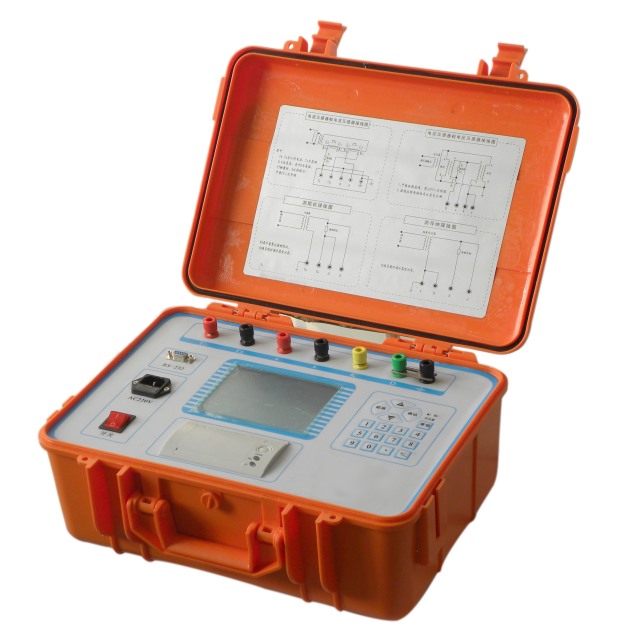

2.  7互感器校驗儀主要特點：

⑴采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用；

⑵全中文操作界面，界面美觀；

⑶百分表、比差、角差采用特大字體顯示，方便用戶觀測；

⑷完全滿足JJG314-1993和JJG314-1994要求，自動采樣；

⑸自動判斷極性錯誤，變比錯誤；

⑹上位機軟件具有虛擬儀器開放功能；

⑺徹底解決S級測量問題；

⑻自動切換量程；

⑼采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題。

⑽帶微型打印機

⑾諧波抑制比: ＞ 40db

  ⑿外形尺寸：260mm（長）×350mm (寬)×150mm（高）

  ⒀ 重量：6Kg
