高壓試驗設備
產品簡介
本產品接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
1.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
2.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
3.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
4.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
5.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
三、 超低頻系列產品及選用

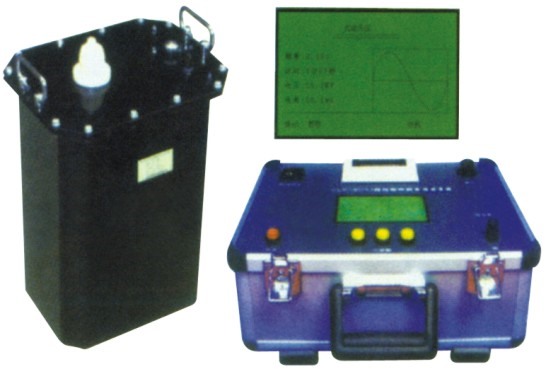

1． DSCDP-H 系列超低頻電纜試驗儀
2．DSCDP-H -80kV/0.1Hz，0.05Hz，0.02Hz
3、根據被試對向選擇適當規格的產品。
使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。此時可并聯0.1 μF的電容器（可由本公司提供）輔助輸出。下面是一些設備的電容量，供用戶參考。
不同發電機的單相對地電容量 表2
火 電
水 電
發電機容量
（MW）
200
300
600
85
125-150
300
400
單相對地電容（μF）
0.2-0.25
0.18-0.26
0.31-0.34
0.69
1.8-1.9
1.7-2.5
2.0-2.5
交聯聚乙烯絕緣單芯電力電纜的電容量(μF/km) 表3
截面積mm2
電容 μF/Km
電壓kV
16
25
35
50
70
95
120
150
185
240
270
10
0.15
0.17
0.18
0.19
0.21
0.24
0.26
0.28
0.32
0.38
-
35
-
-
-
0.11
0.12
0.13
0.14
0.15
0.16
0.17
0.19
4、試品電流的估算方法：
計算公式：?。桑?span>2
πfCU四、 技術參數
1.輸出額定電壓：參見表1
2.輸出頻率：0.1Hz、0.05Hz、0.02Hz
3.帶載能力： 0.1Hz 最大1.1μF
0.05Hz 最大2.2μF
0.02Hz 最大5.5μF
4.測量精度：3%
5.電壓正，負峰值誤差：≤3％
6.電壓波形失真度：≤5％
7.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
8.電源保險管：參見表1
9.市電源：頻率50Hz，電壓220V±5%。
