產品介紹

2.1注意事項

本產品用于高壓開關柜、環網柜、變壓器、GIS、架空線路、電纜終端、電纜分支箱等設備的絕緣狀態檢測與評估。該裝置使用時有如下注意事項：

? 請?jiān)跍囟?20℃～50℃，相對濕度不超過 80％的室內使用；

? 請遠離易燃易爆危險品；

? 儀器首次上電時請先充電，當充電指示燈亮?xí)r，方可開機；

? 為防止干擾或漏電事故，請?jiān)诔潆姇r(shí)關閉電源開關；

? 如有液體與腐蝕性物質接觸到儀器，應立即停止使用并關機，由專業人員處理；

? 所有接插件為進口連接器，應采用抽插式插拔，切勿螺紋式旋轉、搖動接插件、強拽電纜線，插拔接插件用力適中、接插時應插到位；

? 所有主機與附件均不得拆卸，若確實需要需由本公司售后服務人員拆卸。

2.2 簡述

本產品可廣泛應用于電力系統的劇院檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：

局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。

局部放電頻度檢測：裝置測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。

2.3 產品特點

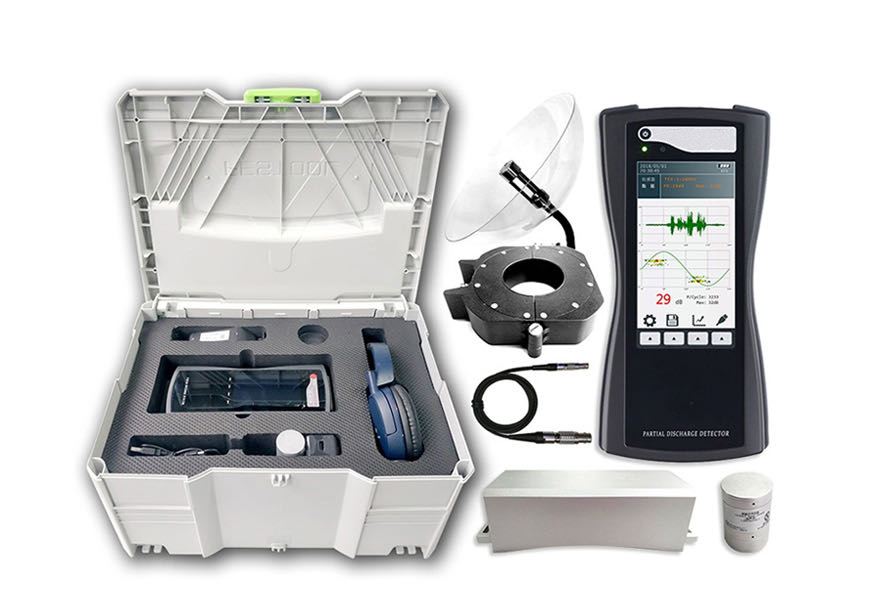

? 配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測；

? 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；

? 人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷；

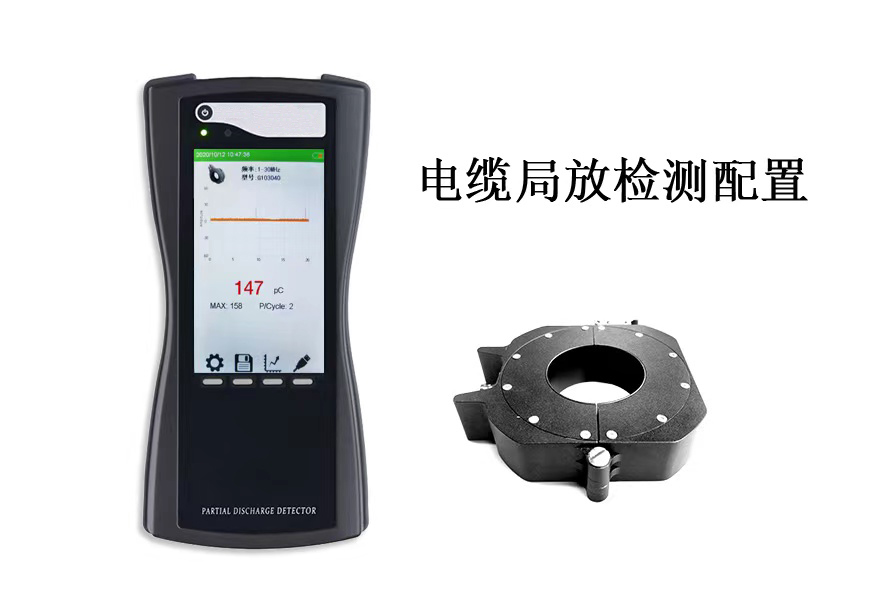

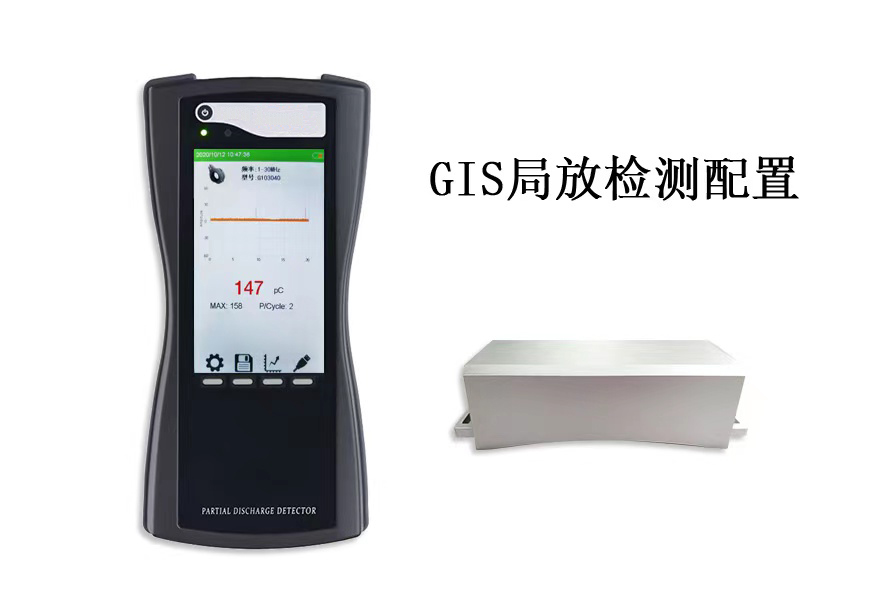

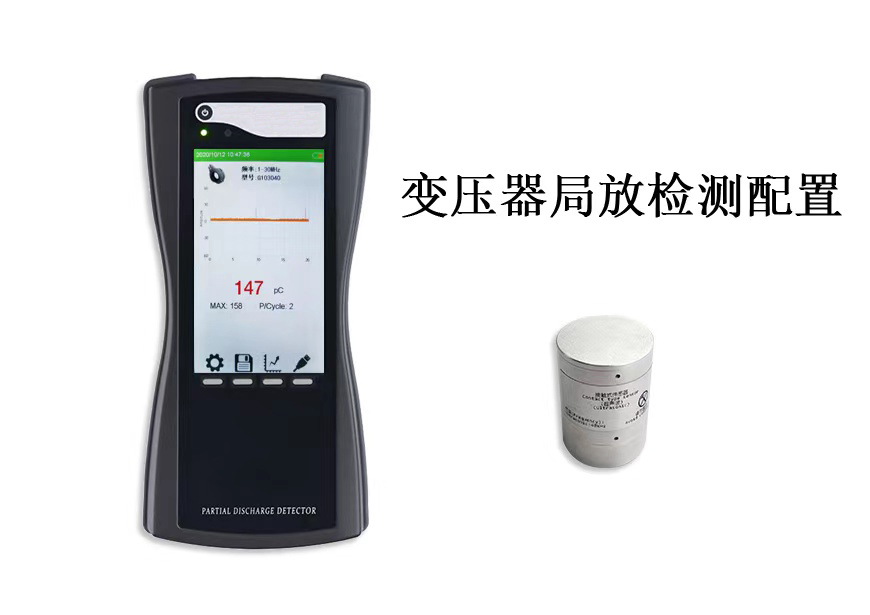

? 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；

? 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；

? 測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理；

2.4 產品應用

? 發、配電企業

? 鐵路系統

? 石油化工供電系統

? 航空航天檢測領域

? 自動化檢測領域

參數指標
